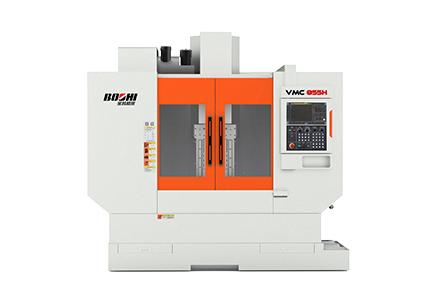

该系列立式加工中心立柱选取人字型结构，直联式短鼻端主轴，XYZ三向选取驰名厂家滚柱线性导轨、静音丝杠。合用于3C零件、五金、汽配、模具、仪器仪表等行业的壳体、阀类、盘类和箱壳类零件的铣钻等加工，适合对中幼型模具加工。
产品特点：
1）机床整体为C形结构，选取人字型立柱，箱型滑台及底座，使得机床拥有优良的刚性；
2）三轴选取直线滚动导轨，刚性高、响应快、负载能力强。
3）三轴进给选取大扭矩互换伺服电机直连、高精度预拉伸滚珠丝杠结构，刚性高、热不变性好；
3）整体式主轴，选取精密角接触轴秤注经过严格的预紧及动平衡试验，保障了主轴精度、刚性及热不变性；
4）选取圆盘刀库，凸轮机械手换刀机构，换刀功夫仅2.5秒（刀对刀），节俭非切削功夫，最多可包容24把刀具；
合用行业：
合用于汽车、模具、通讯、医疗器材、仪器仪表等行业。
|
技术规格 |
单元 |
VMC1060H |
|
|
工作台 |
工作台面积（宽X长） |
mm |
600×1300 |
|
T型槽（数量-尺寸×间距） |
mm |
5-18×120 |
|
|
允许负载 |
kg |
1000 |
|
|
主轴 |
主轴锥孔 |
/ |
BT40 |
|
主轴电机功率（陆续/15min.过载） |
kW |
11/15 |
|
|
主轴最高转快 |
r/min |
12000(直联) |
|
|
行程 |
X轴左右行程 |
mm |
1000 |
|
Y轴前后行程 |
mm |
600 |
|
|
Z轴高低行程 |
mm |
600 |
|
|
主轴端至工作台面距离 |
mm |
80-680 |
|
|
主轴中心至立柱导轨距离 |
mm |
655 |
|
|
进给 |
X、Y轴急剧移动快率 |
m/min |
36 |
|
Z轴急剧移动快率 |
m/min |
32 |
|
|
最大切削进给快率 |
mm/min |
10000 |
|
|
刀库 |
刀库容量 |
pcs |
24 |
|
最大刀具沉量 |
kg |
8 |
|
|
精度 |
定位精度(GB/T18400) |
mm |
0.010/0.010/0.010 |
|
沉复定位精度(GB/T18400) |
mm |
0.008/0.006/0.008 |
|
|
主轴径跳精度 |
mm |
0.003 |
|
|
主轴端跳精度 |
mm |
0.005 |
|
|
其它 |
气源流量 |
L/min |
350 |
|
气压 |
MPa |
0.6-0.8 |
|
|
机床毛沉 |
kg |
7500 |
|
|
机床净沉 |
kg |
7000 |
|
|
表形尺寸 |
mm |
3200× 2750×3200 （不含排屑器） |
|
